Ремонт радиатора системы охлаждения двигателя УМЗ-4216 Газель

Опубликовано: 02.09.2018

видео Ремонт радиатора системы охлаждения двигателя УМЗ-4216 Газель

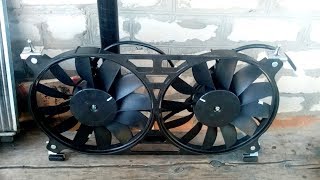

Переделка охлаждения двигателя газель УМЗ-4216

Радиатор системы охлаждения двигателя УМЗ-4216 на автомобилях Газель и Соболь изготовлен из латунных плоскоовальных трубок, впаянных в боковые опорные пластины. Между трубками радиатора системы охлаждения располагаются гофрированные медные охлаждающие пластины.


Свап Газели: супер быстрое охлаждение

Ремонт радиатора системы охлаждения двигателя УМЗ-4216 на автомобилях Газель и Соболь, снятие и установка радиатора.

Пластмассовые боковые бачки радиатора плотно прикреплены к опорным пластинам через резиновую уплотнительную прокладку путем обжимки опорной пластины по фланцу пластмассовых бачков. На верхней пластине остова радиатора имеется кронштейн для крепления радиатора к оперению кабины автомобиля. Правый по ходу автомобиля бачок радиатора имеет патрубок для соединения шлангом с патрубком термостата .

В нижней части правого бачка находится сливная пробка. Левый бачок имеет патрубок для соединения шлангами с водяным насосом. В верхней части левого бачка расположена трубка, предназначенная для удаления воздуха из системы охлаждения двигателя УМЗ-4216. Она соединена шлангом с расширительным бачком. Радиатор установлен на двух резиновых амортизаторах в передней части моторного отсека.

Ремонт радиатора системы охлаждения двигателя УМЗ-4216 производится в случае нарушения его герметичности. Для ремонта радиатор необходимо снять снять с автомобиля.

Снятие, ремонт и установка радиатора системы охлаждения двигателя УМЗ-4216 на автомобилях Газель и Соболь.

— Слить охлаждающую жидкость из системы охлаждения двигателя, отсоединить подводящий и отводящий шланги радиатора системы охлаждения от крышки термостата и водяного насоса, ослабив стяжные хомуты.

— Отсоединить шланги расширительного бачка от крышки термостата, радиатора и переходной трубы нижних шлангов радиатора. Отсоединить кронштейн крепления радиатора от верхней панели облицовки радиатора. Отсоединить и снять бампер.

— Отсоединить и снять верхнюю панель облицовки радиатора, предварительно отсоединив штыревые колодки проводов звуковых сигналов, воздухозаборник воздушного фильтра и привод замка капота.

— Отсоединить и снять панель облицовки радиатора в сборе с масляным радиатором, предварительно отсоединив шланги от масляного радиатора. Снять радиатор системы охлаждения двигателя УМЗ-4216 в сборе с кожухом вентилятора.

Перед проверкой радиатора на герметичность следует отсоединить кожух вентилятора от радиатора, а патрубки пластмассовых бачков закрыть заглушками или пробками. Проверку на герметичность необходимо проводить в водяной ванне давлением воздуха 100-140 кПа (1,0-1,4 кгс/см2). Воздух должен подводиться через специальную трубку , надетую на пароотводную трубку, снабженную вентилем для перекрытия доступа воздуха и контрольным манометром.

Если течь обнаружена в соединении пластмассовых бачков с сердцевиной радиатора, ее можно устранить поджатием отгибных усов опорной пластины радиатора. Если течь происходит через повреждение трубки, ее необходимо подпаять свинцовым припоем. После устранения течи следует снова проверить герметичность радиатора.

Установку радиатора проводить в последовательности, обратной снятию. При этом необходимо следить за правильностью установки штырей, находящихся в нижней части радиатора, в отверстия резиновых амортизаторов, установленных в рамке радиатора.
